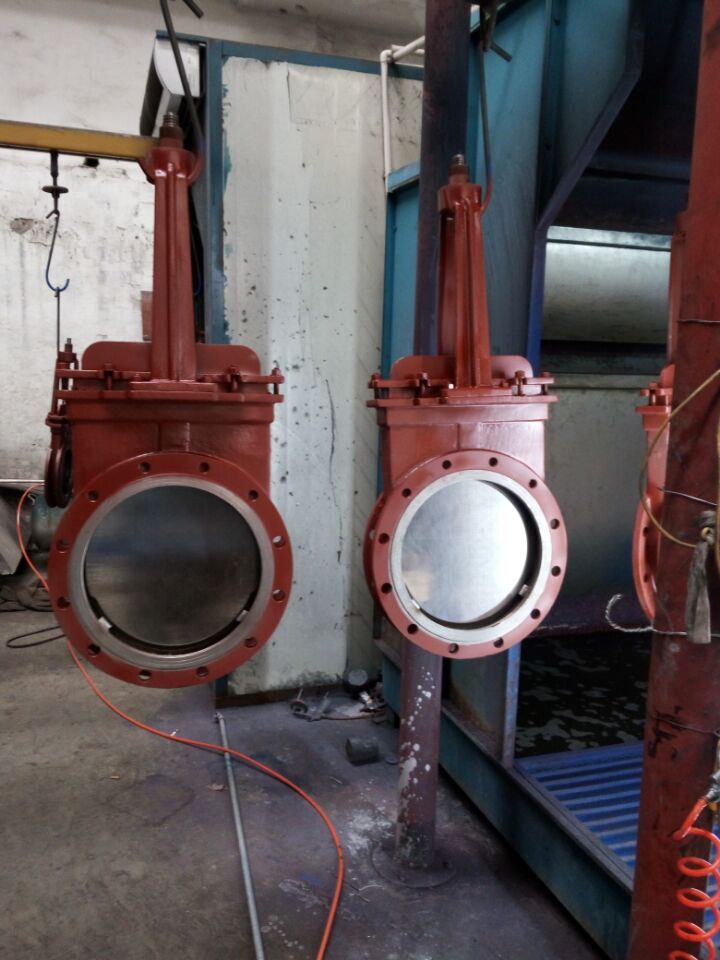

 刀型闸阀
| 名称：刀型闸阀 |
型号：Z73H(X)-10/16 |
|
公称通径：DN50-DN1200 |
设计标准： |
| 公称压力：PN10/16 |
结构长度： |
| 适用介质：水、油、气等 |
阀体法兰标准： |
| 适用温度：-10°C-120°C |
试验检验标准： |
产品简介：此刀型闸阀产品是喷涂EKB的法兰式直通软密封刀型闸阀，无滞留凹腔，阀杆为明杆左旋螺纹，随着外部阀杆螺母的旋转即可直观阀门开启程度，U型弹性密封结构，密封可靠：结构长度短，重量轻。
功能：可调节活切断含粗大颗粒，粘稠胶体，漂浮污物等各类介质的流量。
驱动方式：手轮，手动装置，电动，气动。

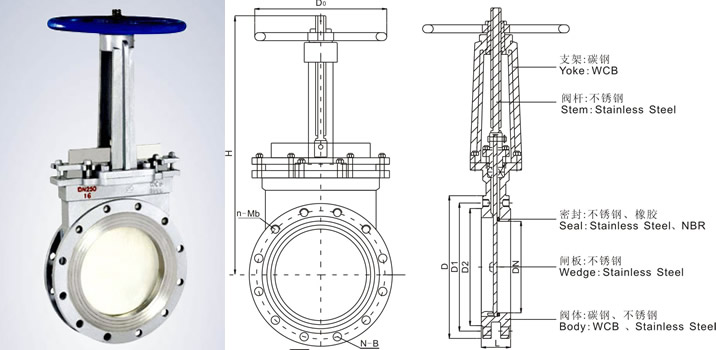

| 主要外形尺寸及连接尺寸 Outline Dimensions and Connection Dimensions |
| DN(mm) |
L |
D |
D1 |
D2 |
D0 |
n-Mb |
ØB |
H |
Weight |
| 50 |
43 |
160 |
125 |
99 |
180 |
4-M16 |
18 |
290 |
10 |
| 65 |
43 |
180 |
145 |
118 |
180 |
4-M16 |
18 |
310 |
11 |
| 80 |
46 |
195 |
160 |
132 |
220 |
4-M16/8-M16 |
18 |
350 |
13 |
| 100 |
52 |
220 |
180 |
156 |
240 |
8-M16 |
18 |
405 |
15 |
| 125 |
56 |
245 |
210 |
184 |
260 |
8-M16 |
18 |
450 |
23 |
| 150 |
56 |
280 |
240 |
212 |
280 |
8-M20 |
23 |
510 |
29 |
| 200 |
60 |
340 |
295 |
266 |
300 |
8-M20/12-M20 |
23 |
610 |
43/44 |
| 250 |
68 |
390/405 |
350/355 |
319 |
340 |
12-M20/12-M24 |
23/27 |
765 |
65/68 |
| 300 |
78 |
440/460 |
400/410 |
370 |
380 |
12-M20/12-M24 |
23/27 |
820 |
100/108 |
| 350 |
78 |
500/520 |
460/470 |
430 |
400 |
16-M20/16-M24 |
23/27 |
970 |
126/130 |
| 400 |
102 |
565/580 |
515/525 |
480 |
450 |
16-M22/16-M27 |
27/30 |
1024 |
172/177 |
| 450 |
114 |
620/640 |
565/585 |
530/548 |
530 |
20-M22/20-M27 |
27/30 |
1235 |
279/290 |
| 500 |
127 |
670/715 |
620/650 |
582/609 |
600 |
20-M22/20-M30 |
27/33 |
1286 |
370/388 |
| 600 |
154 |
780/840 |
725/770 |
682/720 |
600 |
20-M27/20-M33 |
30/36 |
1486 |
490/510 |
| 700 |
165 |
895/910 |
840 |
794 |
680 |
24-M27/24-M33 |
30/36 |
1710 |
745/760 |
| 800 |
190 |
1010/1025 |
950 |
901 |
680 |
24-M30/24-M36 |
33/39 |
1940 |
1145/1170 |
| 900 |
203 |
1110/1125 |
1050 |
1001 |
/ |
28-M30/28-M36 |
33/39 |
2160 |
1424/1480 |
| 1000 |
165 |
1230/1255 |
1160/1170 |
1112 |
/ |
28-M33/28-M39 |
36/42 |
2390 |
1900/1950 |
| 1200 |
190 |
1455/1485 |
1380/1390 |
1328 |
/ |
32-M36/32-M45 |
39/48 |
2700 |
2100/2200 | 注：“/”上面尺寸为PN1.0Mpa尺寸，“/”下面为PN1.6Mpa尺寸。
Note:There are dimensions of PN1.0Mpa products above “/"and of PN1.6Mpa products under “/". | |
| | |
| |
| |
|
|
| |
|
| |
| |
| |
| |
|
|
