当前位置-->信号沟槽阀

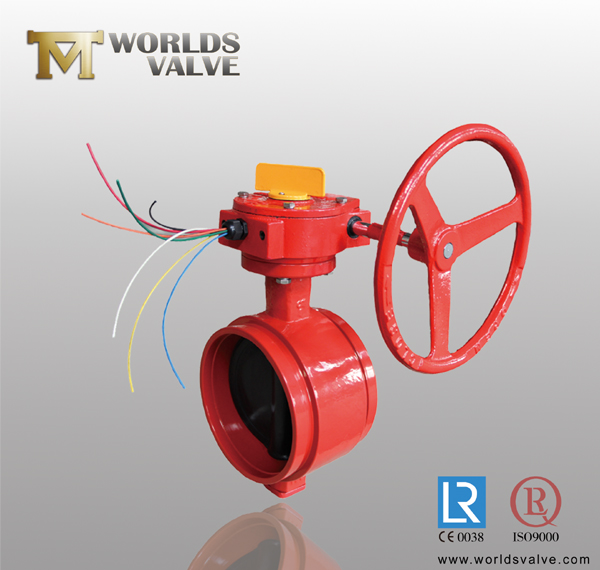

沟槽蝶阀采用蜗轮、蜗杆传动,随之凸轮转动按预定位置将信号装置上触头压下或放开,相应输出“通”“断”电信号,显示蝶阀的启闭状态。沟槽蝶阀分为手柄沟槽蝶阀和涡轮沟槽蝶阀两种。

沟槽蝶阀优点
1、快捷 采取沟槽卡箍接洽和相应的管件安置管路,动工中不用要焊,不用要二次镀锌、二次安置。升高了安置速率。
2、轻便 卡箍接洽重量轻、螺栓数目少、安置方便,不用要格外技能。
3、可靠 科学公道的机关策画,奇特的C型橡胶密封圈、实现三重密封,担保了连结密封的可靠性。
4、平安 用沟槽式卡箍接洽及相应的管件安置动工,只需机械组装,无须焊接,没有明火,因此,没有焊渣 混浊管路,可确保工地平安,对禁火情况条件下的动工,尢为适宜。
5、经济 由于安置快捷、无须格外技能,安置返修率低,因而综合安置工本较法兰可减省30-50%。
6、占用空间小 沟槽式卡箍接洽连结所占空间约为法兰的70%,并且由于紧固螺栓数目少且无对象性,格外实用空间狭窄情况条件下的动工。
7、维护简略 平安可靠的产物格量,只要安置妥贴,管路都市一次试压及格,平安运行,平常无须维护,零配件数十年无须调换。
8、实用管材普遍 沟槽式卡箍接洽可以用来连结百般无缝钢管、镀锌钢管、焊接钢管、不锈钢管、铜管等金属管材。
9、可实现管路的柔性连结 柔性沟槽式卡箍接洽连结的管路呈柔性体系,能吸取管子因温度改变发生的长度位移,容许管子有必定偏移角度.
沟槽蝶阀的特点.
1、小型轻便,容易拆装及维修,并可有任意位置安装。
2、结构简单,紧凑,90°回转启闭迅速。
3、操作扭矩小,省力轻巧。
4、流量特性趋于直线,调节性能好。
5、启闭试验次数多达数万次,寿命长。
6、达到完全密封,气体试验泄漏为零。


主要性能参数Main Performance Parameters:
公称压力
Nominal Pressure
PN (MPa)
公称通径
Nominal Diameter
DN (mm)
试验压力(MPa
Testing Pressure
适用温度
Suitable Temp
°C
适用介质
Suitable Media
Shell
Seal
1.0
50 ~ 300
1.5
1.1
-10 ~ +120
水、油、气等
Water, Oils, Air etc.
1.6
2.4
1.76

产品执行标准:Product Standard:
设计标准
Design Standard
结构长度
Face to face dimensions
侧法兰标准
Flange Standard
试验检验标准
Test and check up standard
AWWAC606

AWWAC606
GB/T 17241.6
ISO7005
ANSI B16.1
EN1092


主要零部件材质:Materials of Main Parts:

Name
阀  体
Body
阀  板
Disc
转 轴
Stem

Material
球墨铸铁、灰铸铁 + 橡胶(丁腈橡胶、乙丙橡胶)
Ductile Iron, Cast Iron + Rubber (NBR, EPDM)
球墨铸铁+胶(丁腈橡胶、乙丙橡胶)
Ductile Iron+NBR/EPDM
不锈钢
Stainless steel
