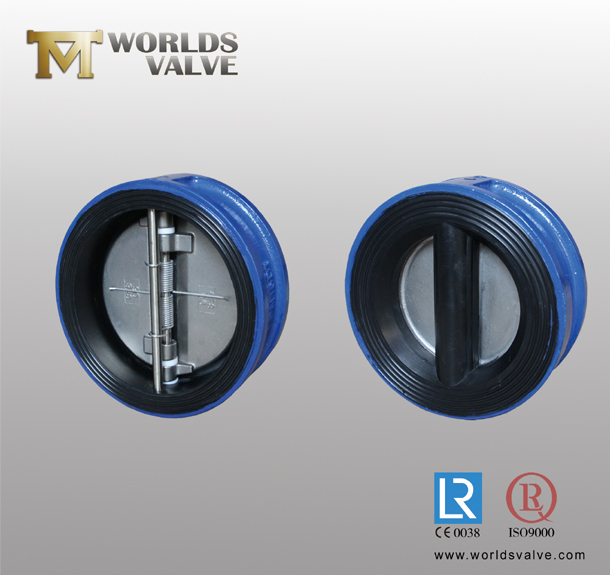

 H77X-10/16型对夹式蝶型止回阀
| 名称：对夹式蝶型止回阀 |
型号：H77X(H)-10/16 |
|
公称通径：DN40-DN1200 |
设计标准： |
| 公称压力：PN10/16 |
结构长度：GB/T12221-2005 |
| 适用介质：水、油、气等 |
阀体法兰标准：GB/T17241.6-98 |
| 适用温度：-10°C-120°C |
试验检验标准：GB/T13927 |
产品简介：
对夹式蝶型止回阀是我厂采用国外先进结构设计，符合有关国家标准，属节能型产品。本产品止回性能好，安全可靠，流阻系数小。主要适用于石油、化工、食品、医药、轻纺、造纸、给排水、冶炼及能源等系统，作为单向阀使用。
1 体积小，重量轻，结构紧凑，维修方便。
2 阀板采用对偶式，在弹簧的弹性力矩下可自行速闭。
3 因速闭作用，可防止介质倒流，消除水锤作用强。
4 阀体结构长度尺寸小，刚性好，安全可靠。
5 达到完全密封，水压试验泄露为零。
6 安装方便，可用于水平垂直两个方向安装。
| 主要零部件材质 Materials of Main Parts |
| 名称Name |
阀体Body |
阀板Disc |
转轴Stem |
密封圈Sealing Ring |
材料
Material |
HT200
QT450
WCB
SS304 |
QT450
316
304
C954 |
316
304
40Cr |
NBR
EPDM
WCB
304 |
| 主要外形尺寸及连接尺寸 Outline Dimensions and Connection Dimensions |
| 公称通径(mm) |
D |
D1 |
D2 |
L |
R |
T |
重量(kg) |
| 40 |
107 |
65 |
43.3 |
43 |
28.8 |
19 |
1.5 |
| 50 |
107 |
65 |
43.3 |
43 |
28.8 |
19 |
1.5 |
| 65 |
127 |
80 |
60.2 |
46 |
36.1 |
20 |
2.4 |
| 80 |
142 |
94 |
66.4 |
64 |
43.4 |
28 |
3.6 |
| 100 |
162 |
117 |
90.8 |
64 |
52.8 |
27 |
5.7 |
| 125 |
192 |
145 |
116.9 |
70 |
65.7 |
30 |
7.3 |
| 150 |
218 |
170 |
144.6 |
76 |
78.6 |
31 |
9.0 |
| 200 |
273 |
224 |
198.2 |
89 |
104.4 |
33 |
17 |
| 250 |
328 |
265 |
233.7 |
114 |
127 |
50 |
26 |
| 300 |
378 |
310 |
283.9 |
114 |
148 |
43 |
42 |
| 350 |
438 |
360 |
332.9 |
127 |
173 |
45 |
55 |
| 400 |
489 |
410 |
381 |
140 |
198 |
52 |
75 |
| 450 |
539/555 |
450 |
419.9 |
152 |
217.8 |
58 |
101/107 |
| 500 |
594 |
505 |
467.8 |
152 |
241 |
58 |
111 |
| 600 |
695 |
624 |
572.6 |
178 |
296 |
73 |
172 |
| 700 |
800 |
720 |
680 |
229 |
354 |
98 |
219 | 注：“/”上面尺寸为PN1.0Mpa尺寸，“/”下面尺寸为PN1.6Mpa尺寸。
Note:There are dimensions of PN1.0Mpa products above "/" and of PN1.6Mpa products under "/". |
|
| |
|
| |
| |
| |
| |
|
|
