当前位置-->法兰蝶阀

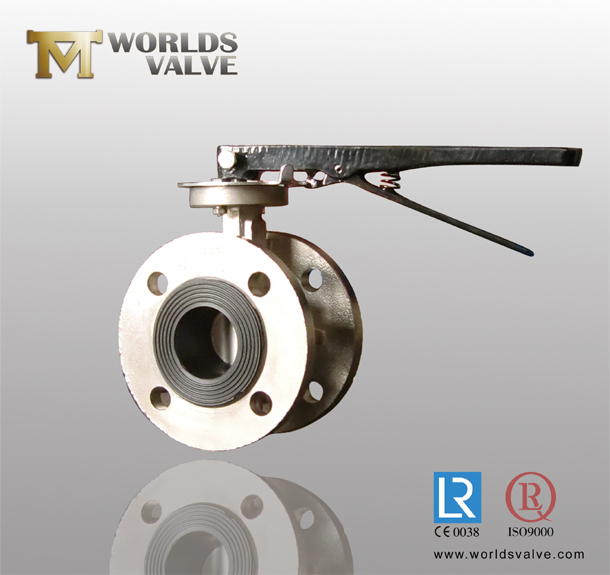

D341X-10/16法兰中线蝶阀 FLANGED BUTTERFLY VALVE


产品简介Product Brief Introduction:
1、双向密封性能优良,扭矩值小。
2、流量特性趋于直线,调节性能好。
3、法兰连接安装便捷,立式、卧式安装均可。
4、密封副材料的多样性,可供用户选择。
5、阀门可用于管端作放空阀用,性能可靠。
6、阀座密封圈与阀体有机地结合为一体,使阀门具有较长的使用寿命。
1.   Both sides of sealing performance are choiceness and the torque is small.
2.   Flow curve tending to straight line. Excellent regulated performance.
3.   Flange connection installed easily. Both vertical and horizontal installation are all right.
4.   Have multiplicity-sealing materials for user choose.
5.   The valves can used for pipe nozzle and have reliable performance.
      Seat sealing and body are combined very well, and let that have a quit long use lifetime.

主要性能参数Main Performance Parameters:
公称压力
Nominal Pressure
PN (MPa)
公称通径
Nominal Diameter
DN (mm)
试验压力(MPa
Testing Pressure
适用温度
Suitable Temp
°C
适用介质
Suitable Media
Shell
Seal
1.0
50 ~ 1000
1.5
1.1
-10 ~ +120
水、油、气等
Water, Oils, Air etc.
1.6
2.4
1.76

产品执行标准:Product Standard:
设计标准
Design Standard
结构长度
Face to face dimensions
侧法兰标准
Flange Standard
试验检验标准
Test and check up standard
GB/T 12238
API 609
BS EN593

GB/T 12221
API 609
ISO5752
BS5155
GB/T 17241.6
ISO7005
ANSI B16.1
EN1092
GB/T 13927
API 598
ISO5208

主要零部件材质:Materials of Main Parts:

Name
阀  体
Body
阀  板
Disc
转 轴
Stem

Material
球墨铸铁、灰铸铁 + 橡胶(丁腈橡胶、乙丙橡胶)
Ductile Iron, Cast Iron + Rubber (NBR, EPDM)
球墨铸铁、铜、不锈钢
Ductile Iron, Bronze,
      Stainless steel
不锈钢
Stainless steel

主要连接尺寸及重量:Outline Dimensions & Connection Dimensions & Weight:
规格
Size
DN
A
B
C
D
D1
D2
D3
D4
D5
L
L1
n-d
f
n-d1
重量
Weight
kg
50
83
120
20
52.9
125
165
99
57.15
65
108
111
4-19
3
4-7
7.6
65
93
130
20
64.5
145
185
118
57.15
65
112
115
4-19
3
4-7
9.7
80
100
145
22
78.8
160
200
132
57.15
65
114
117
8-19
3
4-7
10.6
100
114
155
24
104
180
220
156
69.85
90
127
130
8-19
3
4-10
13.8
125
125
170
26
123.3
210
250
184
69.85
90
140
143
8-19
3
4-10
18.2
150
143
190
26
155.6
240
285
211
69.85
90
140
143
8-23
3
4-10
21.7
200
170
205
26
202.5
295
340
266
88.9
125
152
155
8-23
3
4-14
31.8
250
198
235
28
250.5
350
395
319
88.9
125
165
168
12-23
3
4-14
44.7
300
223
280
28
301.5
400
445
370
107.95
150
178
182
12-23
4
4-14
57.9
350
279
310
30
333.3
460
505
429
107.95
150
190
194
16-23
4
4-14
81.6
400
300
340
32
389.6
515
565
480
158.75
175
216
221
16-28
4
4-20.6
106
450
345
375
32
440.5
565
615
530
158.75
175
222
227
20-28
4
4-20.6
147
500
355
430
34
491.6
620
670
582
158.75
210
229
234
20-28
4
4-20.6
165
600
410
500
36
592.5
725
780
682
215.9
210
267
272
20-31
5
4-22
235
700
478
560
40
695
840
895
794
254
300
292
299
24-31
5
8-18
338
800
529
620
44
794.7
950
1015
901
254
300
318
325
24-34
5
8-18
475
900
584
665
46
864.7
1050
1115
1001
254
350
330
338
28-34
5
8-22
595
1000
657
735
50
965
1160
1230
1112
254
350
410
417
28-37
5
8-22
794
以下是PN16的数据:
PN

Size

A

B

C

D

D1

D2

D3

D4

D5

L

L1

n-d

f

n-d1

Weight

16

50

83

120

20

52.9

125

165

99

57.15

65

108

111

4-19

3

4-7

7.6

65

93

130

20

64.5

145

185

118

57.15

65

112

115

4-19

3

4-7

9.7

80

100

145

22

78.8

160

200

132

57.15

65

114

117

8-19

3

4-7

10.6

100

114

155

24

104

180

220

156

69.85

90

127

130

8-19

3

4-10

13.8

125

125

170

26

123.3

210

250

184

69.85

90

140

143

8-19

3

4-10

18.2

150

143

190

26

155.6

240

285

211

69.85

90

140

143

8-23

3

4-10

21.7

200

170

205

26

202.5

295

340

266

88.9

125

152

155

12-23

3

4-14

33.8

250

198

235

28

250.5

355

405

319

88.9

125

165

168

12-28

3

4-14

46.7

300

223

280

28

301.5

410

460

370

107.95

150

178

182

12-28

4

4-14

59.9

350

279

310

30

333.3

470

520

429

107.95

150

190

194

16-28

4

4-14

83.6

400

300

340

32

389.6

525

580

480

158.75

175

216

221

16-31

4

4-20.6

110

450

345

375

32

440.5

585

640

530

158.75

175

222

227

20-31

4

4-20.6

152

500

355

430

34

491.6

650

715

582

158.75

210

229

234

20-34

4

4-20.6

169

600

410

500

36

592.5

770

840

682

215.9

210

267

272

20-37

5

4-22

240

700

478

560

40

695

840

910

794

254

300

292

299

24-37

5

8-18

345

800

529

620

44

794.7

950

1025

901

254

300

318

325

24-40

5

8-18

482

900

584

665

46

864.7

1050

1125

1001

254

350

330

338

28-40

5

8-22

602

1000

657

735

50

965

1170

1255

1110

254

350

410

417

28-43

5

8-22

805

1200

799

917

56

1160

1390

1485

1328

356

415

470

478

32-49

5

8-33

1320

1400

920

1230

62

1393.7

1590

1685

1530

356

415

530

538

36-49

5

8-33

2245
