双偏心软密封法兰蝶阀
名称：双偏心软密封法兰蝶阀 型号：D343X-10/16

公称通径：DN100-DN2600

 设计标准：GB/T12238/89
公称压力：PN10/16 结构长度：GB/T12221-2005
适用介质：水、污水、海水、空气等 阀体法兰标准：GB/T17241.6-98
适用温度：-10°C-80°C 试验检验标准：GB/T13927-92

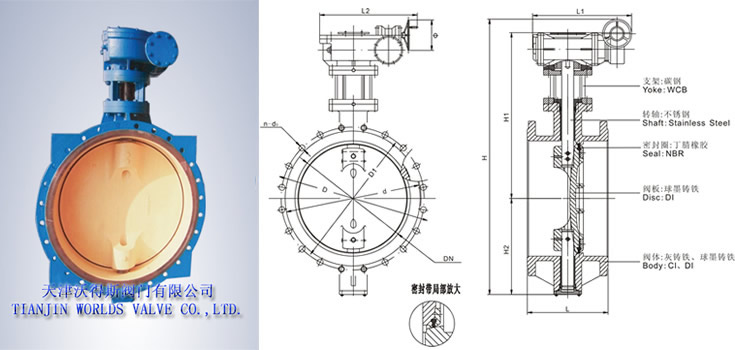

主要外形尺寸及连接尺寸 Outline Dimensions and Connection Dimensions
规格DN D D1 d n-do H H1 H2 L L1 L2 Ø 总重(kg)
PN10 PN16 PN10 PN16 PN10 PN16 PN10 PN16
100 220 220 180 180 158 8-17.5 8-19 446 234 122 190 190 180 180 25 25
150 285 285 240 240 212 8-22 8-23 521 279 153 210 190 194 180 37 37
200 340 340 295 295 268 8-22 12-23 690 349 216 230 280 241 250 63 63
250 390 405 350 355 320 12-22 12-28 800 406 219 250 280 291 350 94 94
300 450 460 400 410 370 12-22 12-28 959 542 267 270 449 473 300 148 165
350 505 520 460 470 430 16-22 16-28 1048 583 315 290 449 473 300 188 214
400 565 580 515 525 482 16-26 16-31 1120 620 350 310 449 473 300 237 264
450 615 640 565 585 532 20-26 20-31 1190 667 373 330 449 473 300 268 392
500 670 715 620 650 585 20-26 20-34 1280 702 428 350 486 528 300 289 524
600 780 840 725 770 685 20-30 20-37 1409 759 450 390 627 596 400 480 700
700 895 910 840 840 800 24-30 24-37 1613 885 528 430 627 596 400 615 953
800 1015 1025 950 950 905 24-33 24-40 1736 1013 573 470 635 711 300 818 1075
900 1115 1125 1050 1050 1005 28-33 28-40 1860 1071 639 510 635 711 300 956 1319
1000 1230 1255 1160 1170 1110 28-36 28-43 2107 1234 723 550 955 807 300 1277 1751
1200 1455 1485 1380 1390 1330 32-39 32-49 2326 1343 833 630 955 807 300 1764 3541
