法兰金属硬密封闸阀
| 名称：法兰金属硬密封闸阀 |
型号：Z41H-10/16/25 |
|
公称通径：DN15-DN600 |
设计标准：GB/T12234-1989 |
| 公称压力：PN10/16 |
结构长度：GB/T12221-2005 |
| 适用介质：水、油、蒸汽等 |
法兰标准：GB/T9113 |
| 适用温度：-10°C-350°C |
试验检验标准：GB/T13927 |
产品简介：法兰连接钢制闸阀适用于公称压力PN1.6~PN2.5MPa，工作温度-29~+550°C的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。
1 产品结构合理，密封可靠，性能优良，造型美观。
2 闸板、阀座密封面用铁基合金或Stellite钴基合金堆焊而成，耐磨、耐高温、耐腐蚀，使用寿命长。
3 采用楔式弹性闸板结构，大口径设置滚动轴承，开关灵活，启闭轻松。
4 阀杆经调质及表面渗氮处理，有良好的抗腐蚀性和抗擦伤性。
5 可采用各种配管法兰标准及法兰密封面形式，满足各种工程需要及用户要求。
6 阀体材料品质齐全，可根据实际工况或用户要求合理选配，能适用各种压力、温度及介质工况。

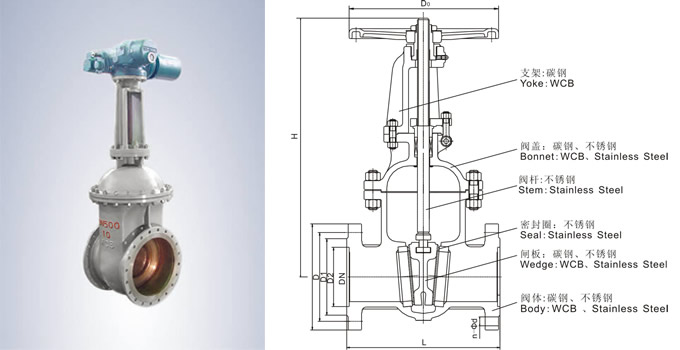

| 主要零部件材质Main Spare Part Material Quality |
| 名称 |
阀体、阀盖、支架 |
阀板 |
阀杆 |
阀座 |
密封 |
填料 |
| 材料 |
WCB
ZG1Cr18Ni9Ti
ZG1Cr18Ni9Ti
ZGCr5Mo |
2Cr13
304
316
25Cr2MoV |
2Cr13
304
316
25Cr2MoV |
25
304
316 |
304
包覆垫 |
增强柔性石墨 |
| 主要外形尺寸及连接尺寸 Outline Dimensions and Connection Dimensions |
| DN(mm) |
L |
D |
D1 |
D2 |
n-Ød |
H |
D0 |
Weight |
| 15 |
130 |
95 |
65 |
45 |
4-14 |
170 |
120 |
5/5.5 |
| 20 |
150 |
105 |
75 |
55 |
4-14 |
190 |
140 |
6.5/7 |
| 25 |
160 |
115 |
85 |
65 |
4-14 |
205 |
160 |
9/11 |
| 32 |
180 |
135 |
100 |
78 |
4-18 |
270 |
180 |
12/14 |
| 40 |
200 |
145 |
110 |
85 |
4-18 |
310 |
200 |
26.5/30 |
| 50 |
250 |
160 |
125 |
100 |
4-18 |
358 |
240 |
29/34 |
| 65 |
265 |
180 |
145 |
120 |
4-18/8-18 |
373 |
240 |
33/36 |
| 80 |
280 |
195 |
160 |
135 |
8-18 |
435 |
280 |
45/50 |
| 100 |
300 |
215/230 |
180/190 |
155/160 |
8-18/8-23 |
500 |
300 |
63/69 |
| 125 |
325 |
245/270 |
210/220 |
185/188 |
8-18/8-25 |
614 |
320 |
108/116 |
| 150 |
350 |
280/300 |
240/250 |
210/218 |
8-22/8-25 |
674 |
360 |
134/141 |
| 200 |
400 |
335/360 |
295/310 |
265/278 |
12-22/12-25 |
818 |
400 |
192/192 |
| 250 |
450 |
405/425 |
355/370 |
320/332 |
12-26/12-30 |
969 |
450 |
273/207 |
| 300 |
500 |
460/485 |
410/430 |
375/390 |
12-26/16-30 |
1145 |
560 |
379/400 |
| 350 |
550 |
520/550 |
470/490 |
435/448 |
16-26/16-34 |
1280 |
640 |
590/631 |
| 400 |
600 |
580/610 |
525/550 |
485/505 |
16-30/16-34 |
1452 |
640 |
850/900 |
| 450 |
650 |
640/660 |
585/600 |
545/555 |
20-30/20-34 |
1541 |
720 |
907/1013 |
| 500 |
700 |
705/730 |
650/660 |
608/610 |
20-34/20-41 |
1676 |
720 |
958//1166 |
| 600 |
800 |
840/845 |
770/770 |
718/718 |
20-41/20-41 |
1874 |
800 |
1112/1258 | 注：“/”上面尺寸为PN1.0Mpa尺寸，“/”下面为PN1.6Mpa尺寸。
Note:There are dimensions of PN1.0Mpa products above “/"and of PN1.6Mpa products under “/". |
|
| |
|
| |
| |
| |
| |
|
|
