H71H-10/16/25型对夹升降式静音止回阀
| 名称：对夹升降式静音止回阀 |
型号：H71H-10/16/25 |
|
公称通径：DN15-DN300 |
设计标准： |
| 公称压力：PN10/16/25 |
结构长度： |
| 适用介质：水、油、蒸汽等 |
阀体法兰标准： |
| 适用温度：-25°C-350°C |
试验检验标准： |  产品简介：通过选用不同的材质，此对夹升降式静音止回阀可适用于水、蒸汽、油品、硝酸、醋酸、强氧化钠及尿素等多种介质。
1 结构长度短，体积小，重量轻。
2 阀板关闭快速，水锤压力小。阀板行程短，关阀冲击力小。
3 水平管道和垂直管道均可使用，安装方便。
4 流道畅通，流体阻力小。动作灵敏，密封性能好。
5 整体结构，简单紧凑，造型美观；使用寿命长，可靠性高。

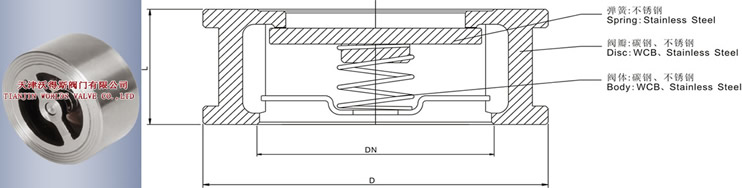

| 主要外形尺寸及连接尺寸 Outline Dimensions and Connection Dimensions |
| 公称通径DN |
L(mm) |
D(mm) |
| PN10 PN16 |
PN25 |
PN40 |
| 15 |
25 |
48 |
48 |
48 |
| 20 |
31.5 |
58 |
58 |
58 |
| 25 |
35.5 |
68 |
68 |
68 |
| 32 |
40 |
80 |
80 |
80 |
| 40 |
45 |
90 |
90 |
90 |
| 50 |
56 |
105 |
105 |
105 |
| 65 |
63 |
125 |
125 |
125 |
| 80 |
71 |
140 |
140 |
140 |
| 100 |
80 |
160 |
165 |
165 |
| 125 |
110 |
190 |
195 |
195 |
| 150 |
125 |
215 |
225 |
225 |
| 200 |
160 |
270 |
285 |
290 |
| 250 |
200 |
330 |
340 |
350 |
| 300 |
250 |
385 |
400 |
415 | |
|
| |
|
| |
| |
| |
| |
|
|
