D7L1型无销蝶阀 Lugged Type Slim-disc Butterfly Valve

产品特点 Produce Features:

1、小巧轻便，易于拆装及维修，可在任意位置安装。

2、结构简单、紧凑，90°回转启闭迅速。

3、操作扭矩小，轻巧省力。

4、流量特性趋于直线，调节性能好。

5、启闭试验多达数万次，使用寿命长。

6、达到完全密封，气体试验泄漏为零。

7、选择不同零部件材质，可适用多种介质。

8、转轴与阀板采用无销连接，性能更加可靠

主要性能参数：Main Performance Parameters:

公称压力

Nominal Pressure

PN(MPa)

公称通径

Nominal

Diameter

DN(mm)

试验压力

Testing Pressure

（MPa）

适用温度

Suitable Temp

°C

适用介质

Suitable Media

驱动方式

Actuation Ways

壳体

Shell

密封

Seal

1.0

50 ~ 300

1.5

1.1

－15 ~ +150

淡水、污水、海水、空气、蒸汽、食

品、药品、各种油类、酸类、碱类等

Fresh water, Sewage, Sea water, Air,Vapor, Food, Medicine, Oils, Acids,

Alkalis, etc.

手柄、蜗轮蜗杆、

电动、气动

Manual actuator,

worm-gear actuator, aerodynamic actuator and electric actuator

1.6

2.4

1.76

产品执行标准：Product Standard:

设计标准 Design Standard	结构长度 Face to face dimensions	侧法兰标准 Flange Standard	试验检验标准 Test and check up standard
GB/T 12238 API609	GB/T 12221 API609	GB/T 17241.6	GB/T 13927 API598

主要零部件材质：Materials of Main Parts:

阀体 Body		阀板 Disc		转轴 Stem	衬套 Bushing	阀座 Seat
材料名称 Name	代号 Code	材料名称 Name	代号 Code	材料名称 Name	材料名称 Name	材料名称 Name	代号 Code	适用温度 ℃ Working Temp.
灰铸铁 Cast Iron	Z	电镀球墨铸铁 Plated Ductile Iron	B1	不锈钢 Stainless Steel 碳钢 Carbon Steel 不锈钢 Stainless Steel 碳钢 Carbon Steel	润滑青铜 Lubized Bronze 聚四氟乙烯 PTFE 润滑青铜 Lubized Bronze 聚四氟乙烯 PTFE	天然胶 NR	X1	-20 ~ +85
球墨铸铁 Ductile Bronze	Q	铝青铜 Aluminium Bronze	B2			海帕伦 Hypaion	X2	-18 ~ +135 短时Intermittence -18 ~ +149
铝青铜 Aluminium Bronze	T	ZG1Cr18Ni9Ti 不锈钢 Stainless Steel	B3			乙丙橡胶 EPDM	X3	-45 ~ +135 短时Intermittence -50 ~ +150
ZG1Cr18Ni9Ti 不锈钢 Stainless Steel	P	钛钢 Titanium Steel	B4			氯丁橡胶 Neoprene	X4	-7 ~ +93 短时Intermittence -7 ~ +107
CF8M 不锈钢 Stainless Steel	R	CF8M 不锈钢 Stainless Steel	B5			丁腈橡胶 NBR	X5	-12 ~ +82 短时Intermittence -12 ~ +93
碳钢 Carbon Steel	C	碳钢 Carbon Steel	B6			耐磨橡胶 Wear-resistant Rubber	X6	-10 ~ +50
		CF8 不锈钢 Stainless Steel	B7			氟橡胶 VITON	X7	-23 ~ +150
						耐热乙丙橡胶 Heat-resistant Rubber	X9	-20 ~ +150
						聚四氟乙烯 PTFE	F4	+10 ~ +150

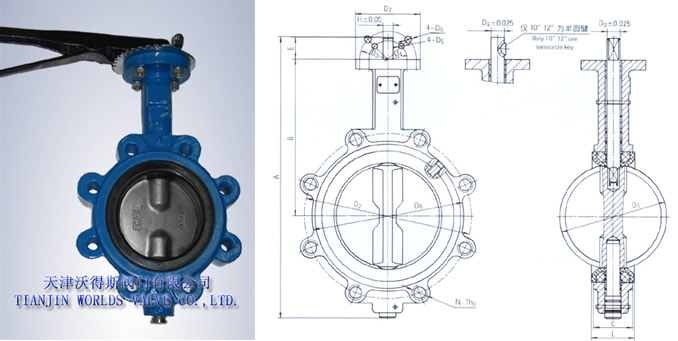

“LT”型无销蝶阀主要连接尺寸及重量Overall & Connection Dimensions & Weight of Type “LT” Slim disc Butterfly Valve:

规格 Size		D1	D2	N-Th0	D3	D4	D5	D6	D7	D8	D9	A	B	C	E	L	H	重量（kg）
(mm)	(inch)	D1	D2	N-Th0	D3	D4	D5	D6	D7	D8	D9	A	B	C	E	L	H	重量（kg）
50	2″	52.6	114	4-M16	83	70	10	11	102	100	12.6	280	161	42.04	32	45	9.52	3.74
65	2.5″	64.3	127	4-M16	83	70	10	11	102	120	12.6	303	175	44.68	32	47.6	9.52	4.12
80	3″	78.8	146	4-M16	83	70	10	11	102	127	12.6	315	181	45.21	32	49	9.52	4.7
100	4″	104	178	8-M16	83	70	10	11	102	165	15.77	353	200	52.07	32	54.7	11.11	8.9
125	5″	123.3	210	8-M16	83	70	10	11	102	185	18.92	379	213	54.36	32	58	12.7	10.9
150	6″	155.7	235	8-M20	83	70	10	11	102	212	18.92	404	226	55.75	32	58.6	12.7	14.2
200	8″	202.4	292	8-M20	127	102	12	14	152	268	22.1	487	260	60.58	45	63.4	15.87	18.2
250	10″	250.4	356	12-M20	127	102	12	14	152	330	28.45	547	292	65.63	51	70		26.8
300	12″	301.5	406	12-M24	127	102	12	14	152	400	28.45	631	337	76.9	51	70		39.5

注： “LT”型无销蝶阀侧法兰连接标准符合AS2129表E标准，客户如需要其它法兰连接标准请在合同中注明。

Note: Type “LT” slim-disc butterfly valve side-flange connection is in compliance with the standard given in the table E of AS2129. Special flange connection standard requirement should be specified in order.
