D7Ａ1型无销蝶阀 Ｗafer Type Slim-disc Butterfly Valve

产品特点 Produce Features:
1、小巧轻便，易于拆装及维修，可在任意 位置安装。
2、结构简单、紧凑，90°回转启闭迅速。
3、操作扭矩小，轻巧省力。
4、流量特性趋于直线，调节性能好。
5、启闭试验多达数万次，使用寿命长。
6、达到完全密封，气体试验泄漏为零。
7、选择不同零部件材质，可适用多种介质。
8、转轴与阀板采用无销连接，性能更加可靠。

主要性能参数：Main Performance Parameters:
公称压力
Nominal Pressure
PN(MPa)
公称通径
Nominal
Diameter
DN(mm)
试验压力
Testing Pressure
（MPa）
适用温度
Suitable Temp
°C
适用介质
Suitable Media
驱动方式
Actuation Ways
壳体
Shell
密封
Seal
1.0

50 ~ 300
1.5
1.1
－15 ~ +150
淡水、污水、海水、空气、蒸汽、食
品、药品、各种油类、酸类、碱类等
Fresh water, Sewage, Sea water, Air,Vapor, Food, Medicine, Oils, Acids,
Alkalis, etc.
手柄、蜗轮蜗杆、
电动、气动
Manual  actuator,
worm-gear actuator, aerodynamic actuator     and electric actuator
1.6
2.4
1.76
产品执行标准：Product Standard:
设计标准
Design Standard
结构长度
Face to face dimensions
侧法兰标准
Flange Standard
试验检验标准
Test and check up standard
GB/T 12238
API609
GB/T 12221
API609
GB/T 17241.6
GB/T 13927
API598
主要零部件材质：Materials of Main Parts:
阀  体
Body
阀  板
Disc
转轴
Stem
衬 套
Bushing
阀   座
Seat
材料名称
Name
代号
Code
材料名称
Name
代号
Code
材料名称
Name
材料名称
Name
材料名称
Name
代号
Code
适用温度 ℃
Working Temp.
灰铸铁
Cast Iron
Z
电镀球墨铸铁
Plated Ductile Iron
B1
不锈钢
Stainless
Steel
碳 钢
Carbon
Steel
不锈钢
Stainless
Steel

碳钢
Carbon
Steel
润滑青铜
Lubized
Bronze
聚四氟乙烯
PTFE

润滑青铜
Lubized
Bronze


聚四氟乙烯
PTFE
天然胶
NR
X1
-20 ~ +85
球墨铸铁
Ductile Bronze
Q
铝青铜
Aluminium Bronze
B2
海帕伦
Hypaion
X2
-18 ~ +135
短时Intermittence
-18 ~ +149
铝青铜
Aluminium Bronze
T
ZG1Cr18Ni9Ti
不锈钢
Stainless Steel
B3
乙丙橡胶
EPDM
X3
-45 ~ +135
短时Intermittence
-50 ~ +150
ZG1Cr18Ni9Ti
不锈钢
Stainless Steel
P
钛钢
Titanium Steel
B4
氯丁橡胶
Neoprene
X4
-7 ~ +93
短时Intermittence
-7 ~ +107
CF8M 不锈钢
Stainless Steel
R
CF8M 不锈钢
Stainless Steel
B5
丁腈橡胶
NBR
X5
-12 ~ +82
短时Intermittence
-12 ~ +93
碳钢
Carbon Steel
C
碳钢
Carbon Steel
B6
耐磨橡胶
Wear-resistant
Rubber
X6
-10 ~ +50


CF8 不锈钢
Stainless Steel
B7
氟橡胶
VITON
X7
-23 ~ +150




耐热乙丙橡胶
Heat-resistant
Rubber
X9
-20 ~ +150




聚四氟乙烯
PTFE
F4
+10 ~ +150

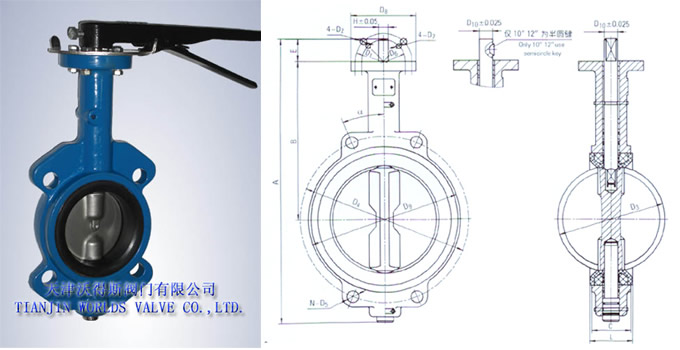

“A”型无销蝶阀主要连接尺寸及重量：
Overall & Connection Dimensions & Weight of Type “A” Slim-disc Butterfly Valve :
规格 Size
D1
D2
D3
D4
N-D5
D6
D7
D8
D9
D10
A
B
C
E
L
H
α
重 量
Weight
（kg）
(mm)
(inch)
50
2″
83
11
52.6
120
4-23
70
10
102
100
12.6
280
161
42.04
32
45
9.52
45º
2.45
65
2.5″
83
11
64.3
136.13
4-26.6
70
10
102
120
12.6
303
175
44.68
32
47.6
9.52
45º
3.2
80
3″
83
11
78.8
152.4
4-24
70
10
102
127
12.6
315
181
45.21
32
49
9.52
45º
3.6
160.0
4-18
22.5º
100
4″
83
11
104
177.8
4-17.5
70
10
102
156
15.77
353
200
52.07
32
54.7
11.11
45º
4.9
185.16
4-25.8
22.5º
125
5″
83
11
123.3
215.01
4-23
70
10
102
190
18.92
379
213
54.36
32
58
12.7
22.5º
7.0
150
6″
83
11
155.7
238.12
4-25
70
10
102
212
18.92
404
226
55.75
32
58.6
12.7
22.5º
7.8
200
8″
127
14
202.4
296.07
4-23
102
12
152
268
22.1
487
260
60.58
45
63.4
15.88
15º
13.2
4-26
22.5º
250
10″
127
14
250.4
357
4-22
102
12
152
325
28.45
547
292
65.63
51
70
___
22.5º
19.2
4-29
15º
300
12″
127
14
301.5
406.4
4-30.2
102
12
152
403
28.45
631
337
76.9
51
70
___
15º
32.5
431.8
4-25.4
注：“A”型蝶阀侧法兰连接标准符合GB/T 17241.6-1998，ANSI B16.1 125PSI，BS 10D、BS 10E，DIN 2501 PN10、
   PN16，AS 2129表E标准。
Note: Type “A” butterfly valve side-flange connection is in compliance with the standard given in the
     GB/T 17241.6-1998, ANSI B16.1 125PSI, BS 10D、BS10E, DIN 2501 PN10、PN16，table E of AS 2129.
